Huawei AP 5130DN Series วิธีตั้งค่า WiFI (FAT)

จากความพยายามอย่างล้นหลามที่ต้องนำเข้าอุปกรณ์ WiFI AP ของ Huawei รุ่น 5130DN จากประสบการณ์ที่เคย Config WiFI มาหลากหลายยี่ห้อ ต้องยอมรับว่าเจอตัวนี้แล้ว แป้ก ครับ

จุดเด่นของ WiFi ใน series นี้คือ สามารถวิ่ง 5.4GHz กับ 2.4GHz ได้ใน SSID เดียวกันพร้อมกัน และสามารถทำงานแบบ Access Point (FAT mode) หรือทำงานภายใต้ Access Control (FIT mode) เพียงแค่ขยับ firmware นิดเดียวเท่านั้น

ปัญหาของการ Config AP ในรูปแบบนี้ ไม่สามารถทำแบบ ADSL router หรือง่ายเหมือนกับยี่ห้ออื่นๆ หลายคนที่เคย Config ของ TP-Link มา ก็ไม่สามารถเอามาประยุกต์ใช้ได้ ซึ่งผลจากการงมอยู่นานและเพื่อให้เพื่อนๆในวงการประหยัดเวลาก็เลยขอ list เป็นข้อสรุปไว้ดังนี้

การ Config แบบ FAT mode

Huawei AP5130DN Network Interface / VLAN configure

Step 1)
ทำเรื่อง IP address ของอุปกรณ์ ทั้งตัว IP ของ interface และ VLANIf โดยการกำหนดค่าให้เรียบร้อย การทดสอบในขั้นตอนนี้ ก็เพียงทำการตั้งค่าผ่าน Console หรือ การใช้ผ่าน default IP หลังการ factory reset ของอุปกรณ์ พอให้ ping และเข้า Web interface ได้ ก็เพียงพอละครับ

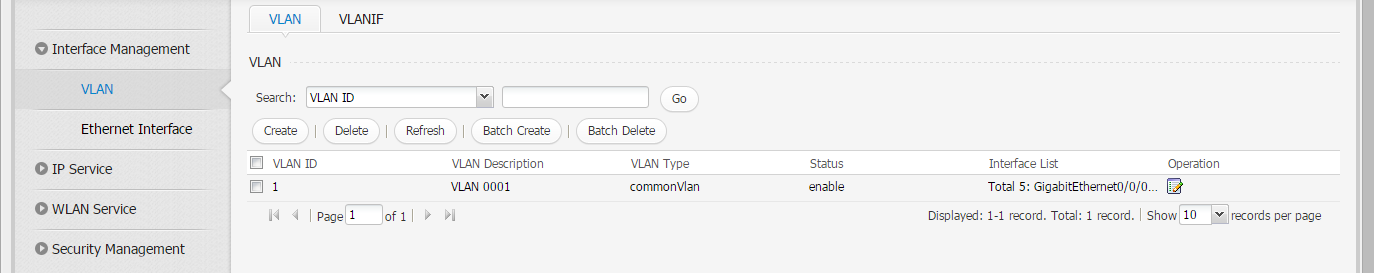

Huawei AP5130DN Locate VLANif before configure IP

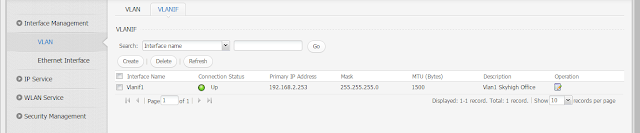

Huawei AP5130DN VLANif configuration

Step 2)
อย่าโดน menu หลอก ให้ไปที่ Radio Profile ก่อน โดยการกำหนดค่าพื้นฐานขึ้นมา โดยการตั้งค่าตรงนี้ถ้าไม่อยากให้ซับซ้อนสามารถใช้ค่า default ได้

Huawei AP5130DN Create Radio Profiles

Setp 3)
อย่าไปโดน menu อื่นๆหลอกอีก ให้ทำที่ Service Set ต่อเลย ซึ่งการทำตรงนี้จะเป็นการกำหนดคุณสมบัติของการรูปแบบการบริการ เช่น SSID, Security (WEP, WPA, Authentication mode), แต่มีลูกเล่นแค่นิดเดียวตรง SSID จะต้องประกบกับ Interafce BSS ทุกครั้ง หมายความว่า ถ้าเราสร้างชื่อ SSID หนึ่งอันต้องสร้าง BSS Interface มาผูกหนึ่งอันเช่นกัน

Huawei AP5130DN Add new BSSif configuration

Huawei AP5130DN Configure Security Profile

Huawei AP5130DN Bind BSSif and Security with Service Set

Step 4)
ไปตั้งค่า DHCP ก่อน เนื่องจากระบบการ Bridge interface ระหว่าง WLAN และ LAN ไม่ได้เป็นการทำงานแบบยี่ห้ออื่น ตัวอุปกรณ์ Huwei จะใช้ controller ควบคุม WLAN แยกต่างหากจาก network ทำให้การสื่อสารข้อมูลไม่ได้วิ่งอยู่ใน network เดียวกัน อุปกรณ์จึงจะต้องกำหนด DHCP ให้กับคนที่มา connect Wireless ส่วนวิธีของผมทำง่ายๆ คือ ใช้ DCHP Relay กับตัว DHCP server ที่มีอยู่แล้ว

Huawei AP5130DN Configure DHCP for Wifi clients network

การทำงานของ Wireless หลังจากที่ขอ IP ได้ ตัว client จะเป็น edge IP ของตัวอุปกรณ์ WiFi จึงทำให้เครื่อง client ของ Wifi สามารถสื่อสารกับเครื่องอื่นๆใน Network เดียวกันได้ตามปกติ

Step 5)
สุดท้ายไปที่ WLAN Configuration โดยการตั้งค่า ต้องกำหนดค่า 3 อย่างที่เตรียมไว้อยู่แล้วคือ
1) ให้เลือกว่าจะส่งสัญญาณช่องความถี่ใด ระหว่าง 2.4GHz หรือ 5GHz

Huawei AP5130DN Finishing configuration and broadcast SSID

2) ใช้ Radio Profile ใด ซึ่งทำไว้แล้วใน Step 2
3) ใช้ Service Set ใด ซึ่งทำไว้แล้วใน Step 3

พอกด Apply ปุ๊บ จะใช้ได้ทันทีครับ และอย่าลืม Save config ด้วยก่อนจบงาน

ขอให้มีความสุขกับการ Setup WiFi นะครับ

Written by Tiwakorn Laophulsuk
